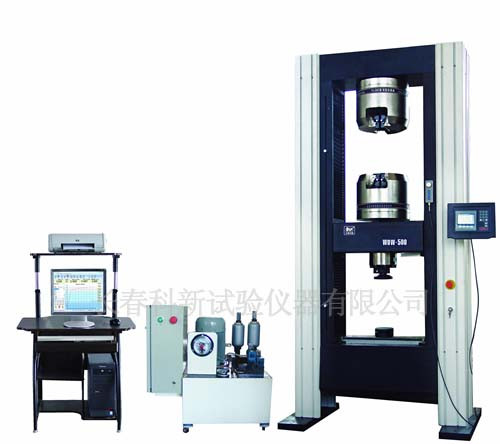

WDW-500型微机控制电子式万能试验机
地址:长春市经济技术开发区昆山路2191号
电话:18843152733
邮箱:wx#cckx.cn 注:@代替#
产品概述:
WDW系列微机控制电子式万能试验机主要用于金属,非金属材料的拉伸、压缩、弯曲等力学性能试验。配备相应的附件还可以进行剪切、剥离、撕裂等试验及各种不同环境下的试验。
试验机所配置的GTC760型全数字测量控制器(可选用德国DOLI公司产EDC测控器)是我公司自主开发的产品。它与计算机有机地配合,实现试验力、变形、位移闭环控制,按GB/T228《金属材料室温拉伸试验方法》和GB/T7314《金属材料室温压缩方法》自动控制或切换试验过程中的匀应力速率、匀应变速率、匀试验速度,也可以做到全过程的匀应变速率控制。
主要特点:
■主机
主机为门式等强度框架结构,整机刚度高。可选用单空间或双空间工作方式。
■引伸计
可配应变片式引伸计(小变形),光电编码器式引伸计(大变形)及非接触式引伸计。
■RMC移动控制盒
是国内独有的具有移动横梁微调、块/慢、步进等多种控制功能。
■双操作系统
配备彩色触摸屏及操作面板,可独立操控试验,也可以联接计算机系统,采用鼠标、键盘操作。
■全数字测控系统
分辨力高,全量程范围内不变化,且内外不分档。
■计算机系统
主流配置,配有中文WindowsXP/win7/win10操作平台下的综合软件包。网络化管理,开放式软件平台,支持用户自定义试验软件。软件支持GB、ASTM、DIN、ISO等试验方法标准。
■传动系统
采用了全数字伺服系统驱动,圆弧同步带减速,德国精密滚珠丝杠传动。由于甩掉了传统的蜗轮—蜗杆减速机,主机功率损耗小,传动无间隙,运行平稳。响应快,噪声低[低于65dB(A)]。
技术指标:
型 号 |
WDW-50 |
WDW-100 |
WDW-200 |
WDW-300 |
WDW-500 |
WDW-600 |
|||
试 验 力 |
最大试验力(kN) |
50 |
100 |
200 |
300 |
500 |
600 |
||
有效测量范围(%FS) |
0.4-100(内外不分档) |
||||||||
示值相对误差 (%) |
±0.5 |
||||||||
分辨力 |
1/500000(全程分辨力不变化) |
||||||||
速 度 |
速度范围(mm/min) |
0.005~500(无级调速) |
0.0025~250(无级调速) |
||||||
示值相对误(%FS) |
±0.5 |
||||||||
速度相应的允许试验力 |
100mm/min以下最大试验力,100mm/min以上时最大试验力50% |
||||||||
位 移 |
分辨力(mm) |
0.001 |
|||||||
示值相对误差(%) |
±0.5 |
||||||||
变 形 |
有效测量范围(%FS) |
0.2~100(内外不分档) |
|||||||
分辨力 |
1/500000 |
||||||||
示值相对误差(%) |
±0.5 |
||||||||
控 制 |
试验力速率、匀变形速率控制范(%FS/S) |
0.01~10 |
|||||||
匀试验力速率、匀变形速率控制误差(%) |
±0.5 |
||||||||
恒试验力、恒变形控制范围(%FS) |
0.05~100 |
||||||||
恒试验力、恒变形控制误差(%) |
大于10%FS时为设定值的0.1%,小于时为设定值的1% |
||||||||
附 件 |
圆试样夹持直径范围(mm) |
φ5~φ28 |
手动夹头:φ8~φ32 气动或液压夹头:φ5~φ40 |
液压或气动夹头φ5~φ60 |
|||||
扁试样夹持厚度范围(mm) |
0~20 |
手动夹头:0~27 气动或液压夹头:0~30 |
液压或气动夹头0~54 |
||||||
上下压盘直径(mm) |
φ120 |
||||||||
弯曲支撑辊、压辊直径(mm) |
φ30 |
||||||||
弯曲支撑跨度调节范围(mm) |
80~430 |
80~480 |
|||||||
主 机 |
试验区宽度(mm) |
530 |
580 |
600 |
640 |
||||
移动横梁最大行程(mm) |
1200 |
||||||||
外形尺寸(W×D×H)(mm) |
900×600×2010 |
1110×614×2200 |
1180×700×2400 |
1320×840×2500 |
|||||
电源 |
220V、50Hz、750W |
220V、50Hz、1kW |
380V、50Hz、2kW |
380V、50Hz、5kW |
|||||
重量(kg) |
1040 |
1750 |
2420 |
3500 |
