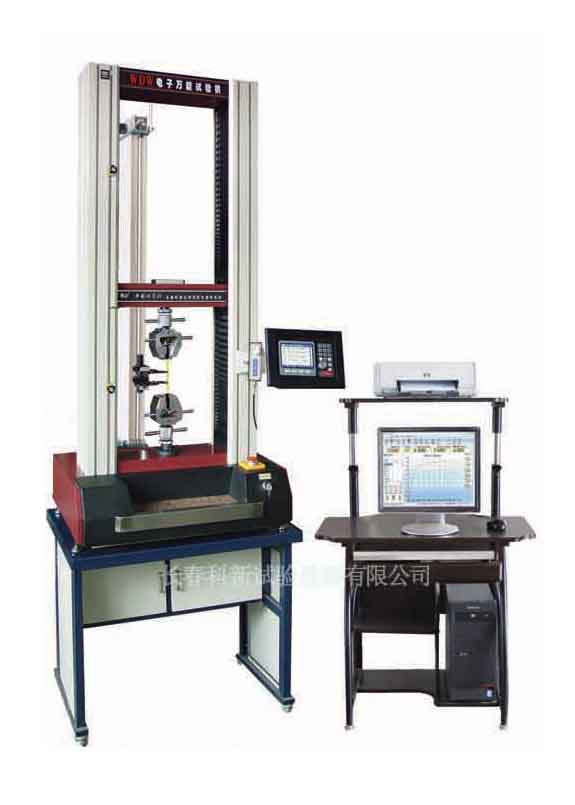

WDW系列（台式）微机控制电子式万能试验机
0431-84649718
地址：长春市经济技术开发区昆山路2191号
电话：18843152733
邮箱：wx#cckx.cn 注:@代替#
产品概述：
WDW系列（台式）微机控制电子式万能试验机主要于橡胶、塑料、皮革、织物、沥青及混合料、防水卷材、织物、线绳、胶带、金属薄板、木材及人造板等材料的拉伸、弯曲、压缩等性能试验。
适用标准：试验机全面满足GB/T228《金属材料室温拉伸试验方法》、GB/T528《硫化橡胶和热塑性橡胶拉伸性能的测试》、GB/T9341《塑料弯曲性能试验方法》、GB/T1040《塑料拉伸性能试验方法》、GB/T1041《塑料压缩性能试验方法》、GB/T1935《木材试验方法》、GB/T17657《人造板及饰面人造板理化性能试验方法》等试验方法要求，测量橡胶、软塑料的抗拉强度、屈服强度、定伸长力；硬塑料的抗拉强度、压缩强度、弯曲强度拉伸弹性模量、弯曲弹性模量；皮革、织物、防水卷材、线绳等材料的抗拉强度及断裂强度；配备相应的附件可进行沥青混合料的弯曲、破裂、马歇尔稳定度等试验；配粘韧性试验器可以测量沥青粘韧性及韧性。此外，该试验机适合于木材和人造板性能试验。
主要特点：
◎主机为台式结构，各种试验均在下空间进行，工作高度适中，操作方便；
◎采用了全数字伺服系统驱动、圆弧同步带轮减速、滚珠丝杠传递力而实现无间隙传动，运行平稳，响应速度快，噪声低；
◎采用了我公司发明的产品GTC760型全数字测控器，实现力、变形、位移闭环控制。具有自动清零、自动标定，自动存储功能；测量分辨力高，全程范围内不变化，且内外不分档的优点；
◎配有彩色触摸屏，可独立操作，也可以联接计算机操作；
◎国内独有RMC移动控制盒具有移动横梁微调、快/慢、步进等多种控制功能；
◎可配光电编码器式引伸计（大变形）或非接触式视频引伸计；
◎主流配置，配有中文Windows2000/XP/2003/Vista操作平台下的综合软件包。网络化管理，开放式软件平台，支持用户自定义试验软件。软件支持GB、ASTM、DIN、ISO等试验方法标准。
技术指标：
型 号
WDW-1
WDW-2
WDW-5
WDW-10
WDW-20
WDW-30
试
验
力
最大试验力（kN）
1
2
5
10
20
30
有效测量范围（%FS）
0.4%~100（内外不分档）
分辨力
1/500000（全程分辨力不变化）
示值相对误差（%）
±0.5
速度
速度范围（mm/min）
0.005~500
示值相对误差（%）
±0.5
速度对应的允许试验力
100mm/min以上最大试验力，100mm/min以上最大试验力的50%
位移
分辨力（mm）
0.001
示值相对误差（%）
±0.5
变形
有效测量范围（%FS）
0.2~100（内外不分档）
分辨力
1/500000
示值相对误差（%）
±0.5
控制
匀试验力速率、匀变形速率控制范围（%FS/s）
0.01～10
匀试验力速率、匀变形速率控制误差（%）
±0.5
恒试验力、恒变形控制范围（%FS）
0.05～100
恒试验力、恒变形控制误差（%）
大于10%FS时设定值的0.1%，小于时为设定值的1%
附件
圆试样夹持范围（mm）
楔形夹头：φ5~φ13
扁试样夹持范围（mm）
杠杆夹头：0~6
楔形夹头：0~10
上下压盘直径（mm）
φ100
弯曲支撑锟半径（mm）
R2.5、 R5、 R15
弯曲压锟直径（mm）
φ5、 φ10、 φ30
弯曲支撑跨度调节范围（mm）
70-480（可选16~160）
主机
试验区宽度（mm）
400
移动横梁最大行程（mm）
1100
外形尺寸（W×D×H）（mm）
750×550×2200
电源
220V，50Hz，400W
230V，50Hz，750W
重量（kg）
250
