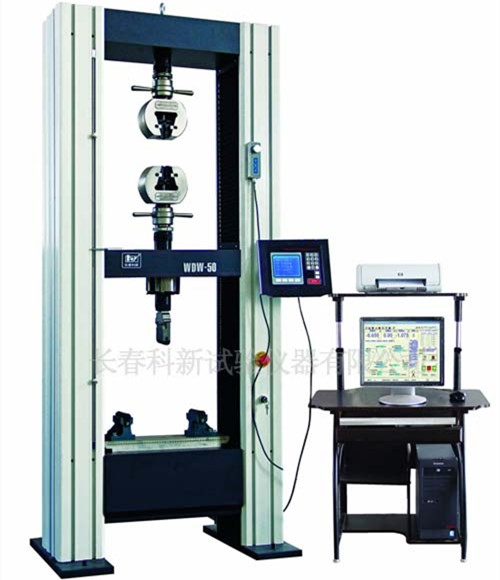

WDW-50型微机控制式电子万能试验机

0431-84649718

地址:长春市经济技术开发区昆山路2191号

电话:18843152733

邮箱:wx#cckx.cn 注:@代替#

产品概述:

    WDW系列微机控制电子式万能试验机主要用于金属,非金属材料的拉伸、压缩、弯曲等力学性能试验。配备相应的附件还可以进行剪切、剥离、撕裂等试验及各种不同环境下的试验。

    试验机所配置的GTC760型全数字测量控制器(可选用德国DOLI公司产EDC测控器)是我公司自主开发的发明专利产品。它与计算机有机地配合,实现试验力、变形、位移闭环控制,按GB/T228《金属材料室温拉伸试验方法》和GB/T7314《金属材料室温压缩方法》自动控制或切换试验过程中的匀应力速率、匀应变速率、匀试验速度,也可以做到全过程的匀应变速率控制。


主要特点:

■主机

主机为门式等强度框架结构,整机刚度高。可选用单空间或双空间工作方式。
■引伸计
可配应变片式引伸计(小变形),光电编码器式引伸计(大变形)及非接触式引伸计。
■RMC移动控制盒
是国内独有的具有移动横梁微调、块/慢、步进等多种控制功能。
双操作系统
配备彩色触摸屏及操作面板,可独立操控试验,也可以联接计算机系统,采用鼠标、键盘操作。
■全数字测控系统
分辨力高,全量程范围内不变化,且内外不分档。
■计算机系统
主流配置,配有中文WindowsXP/win7/win10操作平台下的综合软件包。网络化管理,开放式软件平台,支持用户自定义试验软件。软件支持GB、ASTM、DIN、ISO等试验方法标准。
■传动系统
采用了全数字伺服系统驱动,圆弧同步带减速,德国精密滚珠丝杠传动。由于甩掉了传统的蜗轮—蜗杆减速机,主机功率损耗小,传动无间隙,运行平稳。响应快,噪声低[低于65dB(A)]。


技术指标:




WDW-50

WDW-100

WDW-200

WDW-300

WDW-500

WDW-600

最大试验力(kN

50

100

200

300

500

600

有效测量范围(%FS

0.4-100(内外不分档)

示值相对误差 (%

±0.5

分辨力

1/500000(全程分辨力不变化)

速度范围(mm/min

0.005~500(无级调速)

0.0025~250(无级调速)

示值相对误(%FS

±0.5

速度相应的允许试验力

100mm/min以下最大试验力,100mm/min以上时最大试验力50%

分辨力(mm

0.001

示值相对误差(%

±0.5

有效测量范围(%FS

0.2100(内外不分档)

分辨力

1/500000

示值相对误差(%

±0.5

试验力速率、匀变形速率控制范(%FS/S

0.01~10

匀试验力速率、匀变形速率控制误差(%

±0.5

恒试验力、恒变形控制范围(%FS

0.05~100

恒试验力、恒变形控制误差(%

大于10%FS时为设定值的0.1%,小于时为设定值的1%

圆试样夹持直径范围(mm

φ5~φ28

手动夹头:φ8~φ32

气动或液压夹头:φ5~φ40

液压或气动夹头φ5~φ60

扁试样夹持厚度范围(mm

0~20

手动夹头:0~27

气动或液压夹头:0~30

液压或气动夹头0~54

上下压盘直径(mm

φ120

弯曲支撑辊、压辊直径(mm

φ30

弯曲支撑跨度调节范围(mm

80~430

80~480

试验区宽度(mm

530

580

600

640

移动横梁最大行程(mm

1200

外形尺寸(W×D×H)(mm

900×600×2010

1110×614×2200

1180×700×2400

1320×840×2500

电源

220V50Hz750W

220V50Hz1kW

380V50Hz2kW

380V50Hz5kW

重量(kg

1040

1750

2420

3500
