产品概述：

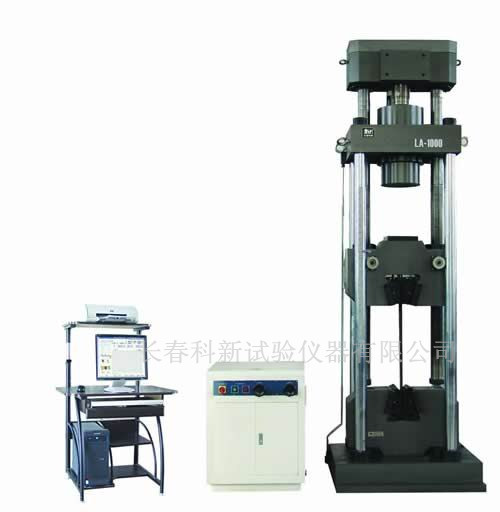

LA系列微机控制钢绞线试验机（兼万能试验机），主机为油缸上置、四柱双空间结构。试验机主要用于钢绞线的拉伸性能试验，测量Rm、Rp等力学性能参数。更换钳口后还可以进行金属棒材或板材的常规拉伸、压缩性能试验。
主要特点：
◎油缸活塞上安装球面支承调心装置，自动调节上下夹头同轴度；
◎油源采用压差伺服系统，功率消耗小，油温升低；
◎油泵噪声低，性能稳定，使用寿命长；
◎独立的液压夹头油源，夹持试样方便；
◎比例伺服阀，动作响应快，油质清洁度要求低；
◎保留手动阀，力标定方便，具有屏显机功能；
◎分辨力高，全程范围内不变化，且内外不分档；
◎具有自动清零、自动标定、自动诊断、自动存储等功能；
◎实现恒试验力、恒变形、恒位移、匀应力速率、匀应变速率自动控制，并在试验中无冲击切换；
◎在中文WINDOWSxp/win7/win10操作系统下工作。
◎具有过流、过滤、超试验力、超行程等保护功能。
技术指标：
|
型 号 |
LA-600 |
LA-1000 |
LA-2000 |
||||
|
试 验 力 |
最大试验力（kN） |
600 |
1000 |
2000 |
|||
|
有效测量范围（%FS） |
0.4～100 |
||||||
|
示值准确精度（%） |
±1 |
||||||
|
力值分辨力 |
1/500000 |
||||||
|
测力传感元件 |
负荷式测力传感器 |
||||||
|
活塞工作行程（mm） |
250 |
300 |
|||||
|
活塞速度（mm/min） |
0~140 |
0~75 |
0~55 |
||||
|
油泵理论流量l/min |
4 |
5 |
|||||
|
最高工作压力（MPa） |
25 |
22 |
26 |
||||
|
位移 |
测量范围（mm） |
0~250 |
0~300 |
||||
|
示值精度（%FS） |
±0.5 |
||||||
|
分辨力（mm） |
0.007 |
||||||
|
传感元件 |
光电式位移传感器 |
||||||
|
引伸计 |
标距（mm） |
L1=500 L2=100 |
|||||
|
量程（mm） |
ΔL1=10 ΔL2=10 |
||||||
|
示值精度（%） |
±0.5 |
||||||
|
有效测量范围（%FS） |
0.4~100 |
||||||
|
分辨力 |
1/500000 |
||||||
|
控 制 参 数 |
方式 |
试验力、变形、位移三种全闭环控制 三种方式在试验过程中可平滑转换 |
|||||
|
试验力速率范围（%FS/min） |
0.01～100 |
||||||
|
控制精度（%） |
±0.5 |
||||||
|
应变速率范围/S |
0.0025~0.025 |
||||||
|
恒力范围（%FS） |
1~100 |
||||||
|
控制误差（%） |
±0.5 |
||||||
|
试验空间 |
净宽度（mm） |
500 |
600 |
700 |
|||
|
拉、压空间（mm ） （夹头最大间距） |
0~850（不含活塞行程） 0~1100（含活塞行程） |
0~1100 0~1400 |
|||||
|
夹持范围 |
钢绞线直径（mm） |
φ9～φ20 |
φ9～φ32 |
||||
|
圆试样直径（mm） |
φ13～φ40 |
φ10～φ60 |
φ20～φ80 |
||||
|
扁试样厚度（mm） |
0~30 |
0~40 |
0~60 |
||||
|
扁试样宽度（mm） |
≤70 |
≤80 |
≤150 |
||||
|
上、下压板尺寸（mm） |
160×160× δ30 |
240×240× δ35 |
240×240×δ45 |
||||
|
整机功率（kW） |
5.5 |
7.5 |
|||||
|
主机外形尺寸W×D×H（mm） |
900×700×3200 |
1100×900×3500 |
1300×1100×4300 |
||||
|
伺服油源外形W×D×H（mm） |
820×720×870 |
860×1000×1200 |
|||||
|
夹具油源外形W×D×H（mm） |
460×420×620 |
||||||
|
夹具油源功率（kw） |
1.1 |
||||||
|
整机净重（kg） |
3600 |
6200 |
12800 |
||||
