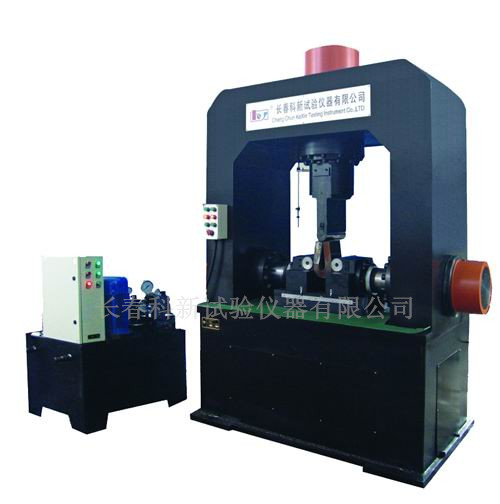

QEL系列液压式板材弯曲试验机
0431-84649718
地址：长春市经济技术开发区昆山路2191号
电话：18843152733
邮箱：wx#cckx.cn 注:@代替#
产品概述：
QEL系列液压式板材弯曲试验机主要用于板材、棒材、螺纹钢等弯曲性能的检测及其韧性试验，试验机全面满足GB/T232《金属材料弯曲试验方法》，试验机适合于轧钢厂、中厚板厂、钢铁研究院所、建筑质量监督站等单位，用于钢板弯曲性能的研究和质量检测。
主要特点：
◎ 主机按结构分为：四柱式、整体框架式；
◎ 控制方式：伺服控制或手动控制；
◎ 弯曲、压平一次连续完成，效率高；
◎ 垂直活塞具有行程定位功能，利于批量试验；
◎ 主油缸上置，侧向油缸在框架两侧均匀配置；
◎ 设有支距定位机构，进程节流同步调节；
◎ 压辊直径配套供应，更换简便；
◎ 设有弯曲角度指示器；
◎ 具有超压、超行程保护等功能；
技术指标：
|
型 号 |
QEL-200 |
QEL-500 |
QEL-1000 |
QEL-2000 |
|
|
最大垂直力（kN）（弯曲力） |
200 |
500 |
1000 |
2000 |
|
|
最大水平力（kN）（压平力） |
200 |
300 |
500 |
1000（2000） |
|
|
支距范围（mm） |
40~300 |
50~300 |
60~300 |
80~400 |
|
|
支辊直径（mm） |
φ30 |
φ50 |
φ60 |
φ80 |
|
|
支（压）辊长度（mm） |
120 |
160 |
200 |
260 |
|
|
活塞行程（mm） |
垂直向 |
250 |
300 |
||
|
水平向 |
160 |
200 |
|||
|
最大试验速（mm/min） |
垂直向 |
350 |
180 |
250 |
130 |
|
水平向 |
350 |
180 |
230 |
120（60） |
|
|
弯心压辊直径系列 （由用户根据试验要求自行确认） |
6、8、10、12、14、18、20、24、28、30、32、36、40、44、46、 50、54、56、60、70、80、90、100、110、120、128、160、180 |
||||
|
主机外形尺寸W×D×H（mm） |
1040×550×1780 |
1180×600×1900 |
1300×620×1850 |
1990×1000×2430 |
|
|
油源外形尺寸W×D×H（mm） |
800×700×1100 |
960×800×1100 |
|||
|
整机功率（kW） |
4.4 |
11.0 |
|||
|
重量（kg） |
1700 |
3200 |
4850 |
8960 |
|
