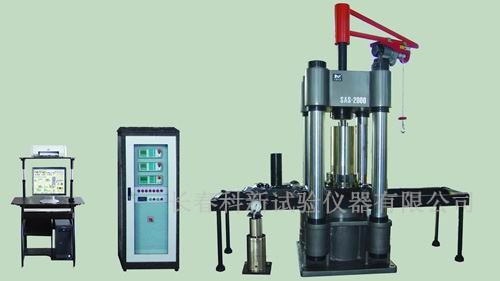

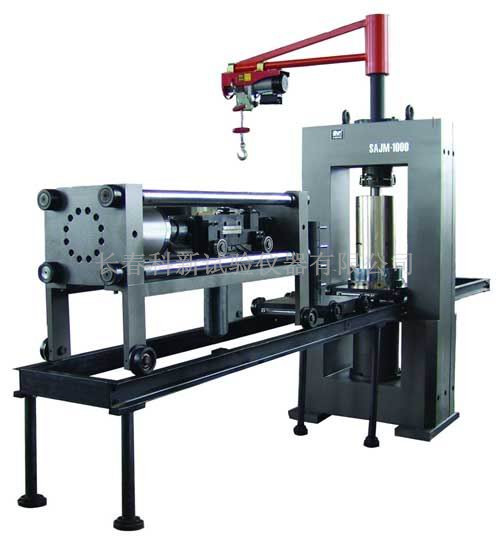

SAS(SAM)系列微机控制电液伺服岩石三轴试验机
地址:长春市经济技术开发区昆山路2191号
电话:18843152733
邮箱:wx#cckx.cn 注:@代替#
产品概述:
SAS系列、SAM系列微机控制电液伺服岩石三轴试验机,采用德国EDC222型全数字测控系统与电液伺服系统、计算机系统相结合,实现了试验过程的(力、变形、位移)闭环控制,并且相互间无冲击、平滑转换。可以实时显示多种试验曲线(最多可达五种曲线同时显示),实时采集,存储试验数据,计算试验结果,打印试验报告。
SAS系列、SAM系列微机控制电液伺服岩石三轴试验机用于岩石试样(长、径比为2~2.5)的单轴压缩变形试验,测量岩石的单轴抗压强度、弹性模量、变形模量(割线模量)、泊松比、软化系数等力学性能参数,增配相应附件还可以作间接拉伸试验(劈裂试验)及断裂韧性试验,绘制应力—应变全过程曲线。
电液伺服岩石三轴试验机除了完成岩石单轴压缩变形试验外,主要用于常规(等围压)三轴压缩试验,测定三维应力状态下的岩石粘聚力及内摩擦角等力学性能参数。试验机是水利水电工程、隧道工程、石油工业、地球物理及地震科学研究院所、大专院校试验室理想的岩土力学试验设备。
主要特点:
◎压力室采用压力自平衡技术,使轴向试验力与围压互不干涉,相互独立。压力室用高强度合金结构钢制成,压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成,压力室放置在移动小车上,可沿轨道移动,装卸试样方便;
◎全数字测控器设有8个测量通道,其中力2个通道;轴向及径向变形各1个通道;位移1个通道;预留3个通道;
◎测量分辨力高,在全程范围内不变化,内外不分档;
◎具有自动清零、自动标定、自动存储功能;
◎具有恒试验力、恒变形、恒位移、匀试验力速率、匀变形速率控制功能;
◎具有超载、超量程、油路堵塞、超油温、试件断裂等保护功能;
◎具有自动采集试验数据、绘制试验曲线存储试验数据、曲线局部放大再分析功能,自动计算试验结果并打印试验报告。
技术指标:
型 号 |
SAS-1000 SAM-1000 |
SAS-2000 SAM-2000 |
SAS-3000 SAM-3000 |
SAS-5000 SAM-5000 |
||
轴 向(法向) |
||||||
试验力 |
最大试验力(kN) |
1000 |
2000 |
3000 |
5000 |
|
有效测量范围(% FS) |
2~100(或1~100) |
|||||
示值相对误差(%) |
±1 |
|||||
分辨力 |
1/18000 |
|||||
测力元件 |
液压传感器(或负荷传感器) |
|||||
位移 |
活塞行程(mm) |
≥100 |
≥200 |
|||
测控范围(mm) |
0~100 |
0~200 |
||||
分辨力(mm) |
0.07 |
|||||
试验空间净宽(mm) |
600 |
680 |
760 |
|||
主机结构型式及其刚度k |
SAM型:整体框架机构:刚度k≥10000kN/mm(高刚度)。 SAS型:四柱式预应力机构:刚度k≥5000kN/mm(中刚度)。 |
|||||
重量(kg) |
SAM型 |
5100 |
7200 |
10500 |
16500 |
|
SAS型 |
3600 |
4600 |
7600 |
10000 |
||
侧 向(围压系统) |
||||||
围压 |
最大围压力(MPa) |
常规80,特殊要求最大压力可达100 |
||||
有效压力范围(%FS) |
2~100 |
|||||
示值相对误差(%) |
优于±2% |
|||||
压力分辨力 |
1/180000 |
|||||
测压元件 |
液压传感器 |
|||||
充液压力(MPa) |
0.3~1.0 |
|||||
自平衡式三轴压力室 |
||||||
试样 |
适用岩石试样尺寸直径×高度(mm) |
φ50×100~120 |
φ50×100~120 φ70×140~160 |
φ50×100~120 φ70×140~160 φ90×180~220 |
||
重量(kg) |
500 |
1300 |
||||
岩石专用引伸计 |
||||||
变形 |
有效测量范围(%FS) |
0.4~100 |
||||
示值相对误差(%) |
±1 |
|||||
轴向(mm) |
标长mm |
Lo=100 |
Lo=150 |
Lo=200 |
||
最大变形量mm |
ΔL=8 |
ΔL=12 |
ΔL=15 |
|||
径向(mm) |
标径mm |
do=φ50 |
do=φ75 |
do=φ100 |
||
最大变形量mm |
Δd=3 |
Δd=5 |
Δd=7 |
|||
供货方式 |
引伸计的配置根据客户要求提供 |
|||||
控 制 系 统 |
||||||
控制参数 |
试验力速率控制范围(%FS/min) |
0.01~100 |
||||
试验力速率控制误差(%) |
±0.5 |
|||||
恒试验力、恒变形控制范围(%FS) |
0.2~100 |
|||||
恒试验力、恒变形控制误差(%) |
±0.5 |
