YAS系列（四柱式）微机控制电液伺服压力试验机
0431-84649718
地址：长春市经济技术开发区昆山路2191号
电话：18843152733
邮箱：wx#cckx.cn 注:@代替#
产品概述：

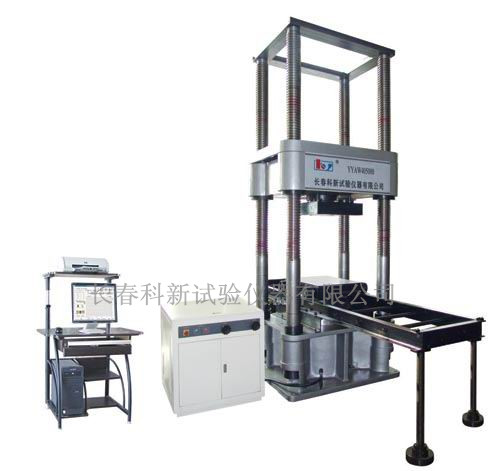

YAS系列（四柱式）微机控制电液伺服压力试验机主机为移动横梁式结构，压缩空间可调节，下压板制成小车式可沿着导轨运动，方便于大型试件的装卸。
YAS系列（四柱式）微机控制电液伺服压力试验机适合于金属和非金属制品、大型结构件、建筑构件的压缩性能试验，配备相应的附件还可以做弯曲性能试验。试验机的全数字测量控制系统与压差液压伺服技术及计算机技术相结合，实现了试验力、位移的闭环控制。
主要特点：
·主机跨度大，压缩空间可调节，适合于大型构件试验；
·5000、10000、20000kN机为双油泵配置，空载时低压大流量泵快速充液完成快速进、回程，加载时自动切换成高压小流量泵，极大地节约电能消耗，大大提高工作效率；
·油源采用压差伺服技术，电机消耗功率随负荷而变化，因而功率损耗小，噪声低，发热量少，油温升低；
·电液比例伺服阀作为控制执行元件，对油清洁度要求低，使用寿命长；
·测控系统具有自动清零、自动标定、自动诊断、自动存储功能，匀试验力速率、恒试验力、恒速控制功能；
·测量分辨力高，全程范围内不变化，且内外不分档；
·可在windows2000/xp中文操作系统下工作。
·具有过流、过速、超试验力、超行程等保护功能；
技术指标：
|
型 号 |
YAS-1000 |
YAS-2000 |
YAS-3000 |
YAS-5000 |
YAS-10000 |
YAS-20000 |
|
|
试 验 力 |
最大试验力（kN） |
1000 |
2000 |
3000 |
5000 |
10000 |
20000 |
|
有效测量范围（%FS） |
常规型 2~100 高级型 0.4~100 |
||||||
|
示值相对误差 （%） |
±1 |
||||||
|
分辨力 |
1/500000 |
||||||
|
测力元件 |
常规型 液压传感器 高级型 负荷式测力传感器 |
||||||
|
活塞行程（mm） |
200 |
250 |
300 |
||||
|
位 移 |
测控范围（mm） |
0~200 |
0~250 |
0~300 |
|||
|
示值精度（%FS） |
±0.5 |
||||||
|
分辨力（mm） |
0.007 |
||||||
|
活塞速度 |
快速（mm/min） |
|
80 |
90 |
|||
|
试验（mm/min） |
0~75 |
0~60 |
0~35 |
0~25 |
0~30 |
0~25 |
|
|
试验空间净宽（mm） |
900 |
800 |
900 |
1050 |
1300 |
1700 |
|
|
试验空间 |
常规型（mm） |
1500 |
2500 |
||||
|
大空间型（mm） |
3000 |
3500 |
|||||
|
特殊型（mm） |
根据用户要求调整 |
||||||
|
上、下压板尺寸（mm） |
800×800 |
520×620 |
620×720 |
720×820 |
1000×1200 |
1500×1800 |
|
|
控 制 参 数 |
匀试验力速率范围 |
0.01%～100%FS/ min） |
|||||
|
速率控制误差 |
±0.5% |
||||||
|
恒试验力范围 |
1.0 %～100%FS |
||||||
|
恒值控制误差 |
设定值的±1%（小于10%FS） 设定值的±0.5%（大于10%FS） |
||||||
|
常规型主机外形尺寸 W×D×H（mm） |
1100×880×3000 （1500） |
1120×800×2890 （1500） |
1240×850×3180 （1500） |
1460×1230×5000 （2500） |
1800×1400×6180 （2500） |
2300×1960×7000 （2500） |
|
|
伺服油源外形 W×D×H（mm） |
820×720×870 |
840×820×890 |
1000×900×940 |
1500×860×1350 |
1800×1200×1500 |
||
|
整机功率（kW） |
3.5 |
4.5 |
4.5 |
5.0 |
14.5 |
22.0 |
|
|
整机净重（kg） |
5100 |
6000 |
7800 |
16500 |
3300 |
72000 |
|
