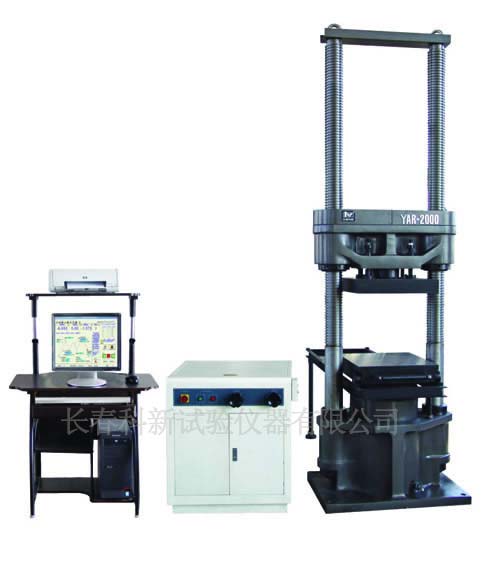

YAR系列（二柱式）微机控制电液伺服压力试验机
0431-84649718
地址：长春市经济技术开发区昆山路2191号
电话：18843152733
邮箱：wx#cckx.cn 注:@代替#
产品概述：
YAR系列（二柱式）微机控制电液伺服压力试验机主机为移动横梁式结构，压缩空间可调节，下压板制成小车式可沿着导轨运动，方便于大型试件的装卸。
YAR系列（二柱式）微机控制电液伺服压力试验机适合于金属和非金属制品、大型结构件、建筑构件的压缩性能试验，配备相应的附件还可以做弯曲性能试验。
主要特点：
◎主机跨度大，压缩空间可调节，适合于大型构件试验；
◎5000、10000、20000kN机为双油泵配置，空载时低压大流量泵快速充液完成快速进、回程，加载时自动切换成高压小流量泵，极大地节约电能消耗，大大提高工作效率；
◎全数字测控器与压差液压伺服系统及计算机技术相结合，实现试验力、位移的全闭环控制并且控制方式可以在试验过程中平滑切换；
◎采用压差伺服技术，电机消耗功率随负荷而变化，功率损耗小，噪声低，发热量少，油温升低；
◎进口伺服比例阀作为控制执行元件，对油清洁度要求低，使用寿命长；
◎全数字测控器具有测量分辨力高，全程范围内分辨力不变化，且内外不分档；
◎具有自动清零、自动标定、自动诊断、自动存储功能及匀试验力速率、恒试验力控制功能；
◎保留手动阀，力值标定方便，具有屏显机功能；
◎可在Winxp/Win7/Win10中文操作系统下工作。
技术指标：
|
型 号 |
YAR-600 |
YAR-1000 |
YAR-2000 |
YAR-3000 |
YAR-5000 |
||
|
试 验 力 |
最大试验力（kN） |
600 |
1000 |
2000 |
3000 |
5000 |
|
|
有效测量范围（%FS） |
常规型 2~100 高级型 0.4~100 |
||||||
|
示值精度（%） |
±1 |
||||||
|
分辨力 |
1/500000 |
||||||
|
测力元件 |
常规型 液压传感器 高级型 负荷测力传感器 |
||||||
|
活塞行程（mm） |
600 |
200 |
250 |
||||
|
位移 |
测控范围（mm） |
0~600 |
0~200 |
0~250 |
|||
|
示值精度（%FS） |
±0.5 |
||||||
|
分辨力（mm） |
0.007 |
||||||
|
活塞速度 |
快速（mm/min） |
|
80 |
||||
|
试验（mm/min） |
0~120 |
0~75 |
0~60 |
0~35 |
0~25 |
||
|
试验空间净宽 （mm） |
850 |
580 |
650 |
750 |
|||
|
试验空间 |
常规型 |
3000 |
1500 |
2500 |
|||
|
大空间型 |
3000 |
3500 |
|||||
|
特殊型 |
根据用户要求调整 |
||||||
|
上、下压板尺寸 （mm） |
400×400 |
520×520 |
520×620 |
600×800 |
|||
|
控制功能 |
试验力速率范围 （%FS/ min） |
0.01～100 |
|||||
|
控制误差（%） |
±0.5% |
||||||
|
恒试验力范围（%FS） |
1～100 |
||||||
|
恒值控制误差 |
设定值的±1%（小于10%FS） 设定值的±0.5%（大于10%FS） |
||||||
|
主机外形尺（mm） W×D×H常规型 |
1280×880×4750 （3000） |
860×720×3000 （1500） |
950×700×3000 （1500） |
1080×800×3200 （1500） |
1260×900×4500 （2500） |
||
|
伺服油源外形 W×D×H（mm） |
820×720×870 |
840×820×890 |
1000×900×940 |
||||
|
整机功率（kW） |
3.5 |
4.5 |
5.0 |
||||
|
整机净重（kg） |
3200 |
4300 |
4600 |
5800 |
8200 |
||
