产品概述：

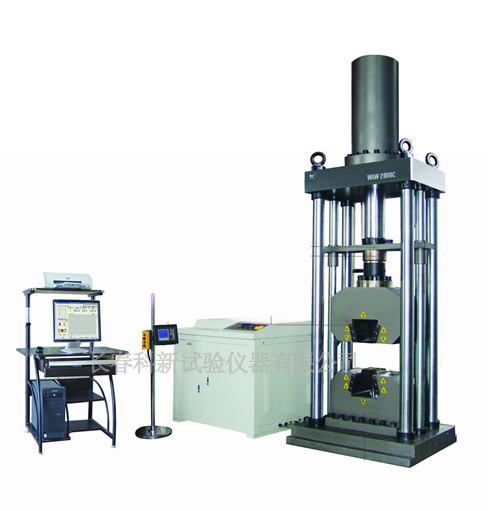

WAW-C系列微机控制电液伺服万能试验机主要用于金属和非金属材料的拉伸、压缩、弯曲等力学性能试验。主机为油缸上置式结构，拉伸、压缩、弯曲等试验均在下空间内进行。
WAW-C系列微机控制电液伺服万能试验机采用我公司自行开发的产品GTC760型全数字测控器，它与压差式伺服技术、计算机技术相结合，实现了试验力、变形、位移闭环控制，按GB/T228《金属材料室温拉伸方法》、GB/T7314《金属材料室温压缩方法》规定，自动控制和切换试验过程中的匀应力速率、匀应变速率、匀试验速度，也可以进行全试验过程的匀应变速率控制。试验是在WindowsXP/win7/win10操作系统下运行。
主要特点：
◎油源采用压差伺服技术，功率损耗小，噪声低，发热量少，油温升低。进口伺服比例阀，对油质清洁度要求低；
◎采用双泵系统，空载时低压大流量泵快速充液，使活塞快速移动完成快速进、回程，加载时自动切换成高压小流量泵给试样施加试验力，提高了工作效率，亦节约了能源；
◎引伸计支臂选用凹型铝型材，重量轻，刚度高，线性好；
◎全数字测控器测量分辨力高，全程范围内分辨力不变化，内外不分档，具有自动清零、自动标定功能；
◎配有中文Winxp/Win7/Win10操作平台下的综合试验软件包。网络化管理，开放式平台，支持用户自定义试验软件。软件支持GB、ASTM、DIN、ISO等试验方法标准；
◎独立的夹头油源，工作可靠，维修方便；
◎大行程双作用伺服油缸，设有防转导向和消除间隙结构，确保上下夹头同轴度保持不变；
◎钳口与夹头体间安装了自润滑轴承板，钳口移动摩擦力极小，提高机器的使用寿命。
技术指标：
|
型 号 |
WAW-300C |
WAW-600C |
WAW-1000C |
WAW-2000C |
|||
|
试 验 力 |
最大试验力（kN） |
300 |
600 |
1000 |
2000 |
||
|
有效测量范围（%FS） |
0.4～100（内外部分档） |
||||||
|
示值相对误差（%） |
±0.5（或±1） |
||||||
|
分辨力 |
1/500000 |
||||||
|
测力传感元件 |
负荷式拉压双向测力传感器 |
||||||
|
位 移 |
活塞工作行程（mm） |
700 |
800 |
||||
|
测控范围（mm） |
0-700 |
0-800 |
|||||
|
分辨力（mm） |
0.007 |
||||||
|
示值相对误差（%FS） |
±0.5 |
||||||
|
引 伸 计 |
标距（mm） |
50（100） |
|||||
|
量程（mm） |
0～5（10） |
||||||
|
示值相对误差（%） |
±0.5 |
||||||
|
有效测量范围(%FS) |
0.2～100 |
||||||
|
分辨力 |
1/500000 |
||||||
|
活 塞 速 度 |
快速 |
拉向（mm/min） |
450 |
300 |
|||
|
压向（mm/min） |
300 |
200 |
|||||
|
试验 |
拉向（mm/min） |
150 |
120 |
||||
|
压向（mm/min） |
100 |
70 |
|||||
|
控 制 参 数 |
控制方式 |
试验力、变形、位移三种全闭环控制、三种方式在试验过程中可平滑转换。 |
|||||
|
匀试验力速率（%FS/min） |
0.01～100 |
||||||
|
控制精度（%） |
±0.5 |
||||||
|
匀应变速率范围（/S） |
0.0025~0.05 |
||||||
|
控制精度（%） |
±0.5 |
||||||
|
恒试验力范围（%FS/min） |
1～100 |
||||||
|
控制误差（%） |
±0.5 |
||||||
|
试 验 空 间 |
净宽（mm） |
600 |
700 |
800 |
900 |
||
|
拉伸空间（mm） |
0～700 |
0～800 |
|||||
|
压缩空间（mm） |
0～580 |
0～650 |
|||||
|
夹 持 范 围 |
圆试样直径（mm） |
φ8～φ32 |
φ8～φ40 |
φ10～φ60 |
φ10～φ70 |
||
|
扁试样厚度（mm） |
0～20 |
0～30 |
5～35 |
5～60 |
|||
|
扁试样宽度（mm） |
≤70 |
≤80 |
≤160 |
||||
|
上、下压板尺寸（mm） |
180×180×30 |
220×220×60 |
220×220×75 |
||||
|
整机功率（kw） |
5.5 |
7.5 |
11 |
||||
|
主机外形尺寸（mm） （W×D×H） |
900×700×3200 |
1100×750×3700 |
1200×900×3800 |
1400×1100×4300 |
|||
|
油源外形尺寸（mm） （W×D×H） |
900×800×900 |
1100×900×1000 |
1300×1200×1000 |
||||
|
夹具油源功率（kw） |
1.1 |
||||||
|
主机净重（kg） |
2900 |
3800 |
4500 |
10500 |
|||
