WAW系列微机控制电液伺服万能试验机
地址:长春市经济技术开发区昆山路2191号
电话:18843152733
邮箱:wx#cckx.cn 注:@代替#
产品概述:

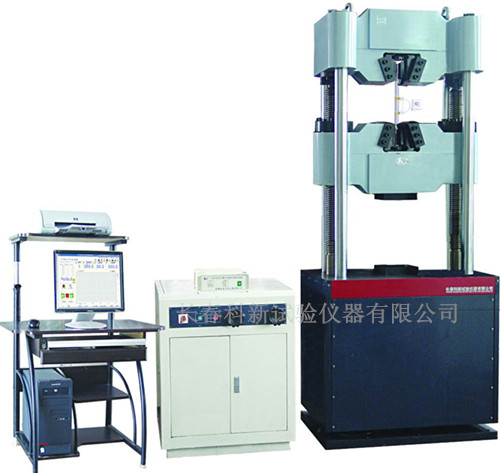

WAW系列微机控制电液伺服万能试验机主要用于金属和非金属材料的拉伸、压缩、弯曲等力学性能试验。主机为油缸下置式、四个立柱双空间结构。试验机采用我公司自行开发的产品GTC760型全数字测控器、压差式伺服技术、计算机技术相结合。
WAW系列微机控制电液伺服万能试验机实现了试验力、变形、位移闭环控制,按GB/T228《金属材料室温拉伸方法》、GB/T7314《金属材料室温压缩方法》规定自动控制和切换试验过程中的匀应力速率、匀应变速率、匀试验速度,也可以进行全试验过程的匀应变速率控制。试验是在WindowsXP/win7/win10操作系统下运行。
主要特点:
◎主机为双空间结构,上空间用于拉伸试验,下空间用于压缩、弯曲试验。四根立柱支承着上横梁,刚度高,对中性好。
◎油源采用压差伺服技术,电机消耗功率随负荷而变化,因而功率损耗小,噪声低,发热量少,油温升低。
◎保留手动阀,力值标定方便。
◎进口比例伺服阀,动作响应速度快,对油质清洁度要求低。
◎引伸计支臂选用凹型铝型材,重量轻,刚度高,线性好。
◎全数字测量控制器具有自动清零,自动标定功能;测量分辨力高(24位),全程范围内不变化,内外不分档。
◎配有中文WindowsXP/win7/win10操作平台下综合软件包。网络化管理,开放式平台,支持用户自定义试验软件。软件支持GB、ASTM、DIN、ISO等试验方法标准。
◎独立的夹头油源,工作可靠,维修方便。
技术指标:
型 号 |
WAW-300 |
WAW-600 |
WAW-1000 |
WAW-2000 |
||||
试 验 力 |
最大试验力(kN) |
300 |
600 |
1000 |
2000 |
|||
有效测量范围(%FS) |
常规型0.4~100 特殊型2~100 |
|||||||
示值相对误差(%) |
±0.5 |
|||||||
力值分辨力 |
1/500000 |
|||||||
测力传感元件 |
常规型 负荷式测力传感器(线性度0.3%) 特殊型 液压传感器 |
|||||||
位 移 |
活塞工作行程(mm) |
200 |
250 |
|||||
测控范围(mm) |
0~200 |
0~250 |
||||||
示值精度(%FS) |
±0.5 |
|||||||
分辨力(mm) |
0.007 |
|||||||
引 伸 计 |
标距(mm) |
50(100) |
||||||
量程(mm) |
5(10) |
|||||||
示值精度(%) |
±0.5 |
|||||||
有效测量范围(%FS) |
0.2~100 |
|||||||
分辨力 |
1/500000 |
|||||||
活塞速度(mm/min) |
0~150 |
0~120 |
0~75 |
0~55 |
||||
控 制 参 数 |
控制方式 |
试验力、变形、位移三种全闭环控制、三种方式在试验过程中可平滑转换 |
||||||
应力速率范围(N/mm²)/s |
0.1~100 |
|||||||
应力速率控制误差(%) |
±0.5 |
|||||||
应变速率范围(/S) |
0.0001~0.1 |
|||||||
应力速率控制误差(%) |
±0.5 |
|||||||
试验空间 |
试验空间净宽(mm) |
435 |
565 |
650 |
680 |
|||
上、下压板间距(mm) |
0~600 |
0~700 |
0~1000 |
|||||
拉伸钳口最大距离(mm)(包括活塞行程) |
600 |
700 |
1000 |
|||||
夹持范围 |
圆试样夹持直径(mm) |
φ10~φ32 |
φ13~φ40 |
φ20~φ60 |
φ20~φ80 |
|||
扁试样夹持厚度(mm) |
0~20 |
0~30 |
0~40 |
0~50 |
||||
扁试样夹持宽度(mm) |
≤60 |
≤70 |
≤80 |
≤160 |
||||
上、下压板尺寸(mm) |
φ220×δ25 |
200×200×δ40 |
φ220 |
|||||
弯曲装置 |
弯曲支辊距离(mm) |
60~360 |
60~500 |
80~600 |
60~520 |
|||
弯曲压辊直径×长度(mm) |
φ30×140 |
φ50×140 |
φ50×140 |
φ50×160 |
||||
整机功率(kw) |
3.5 |
4.0 |
5.5 |
|||||
主机外尺寸(mm) (W×D×H) |
740×460×2050 |
880×600×2250 |
1000×700×2450 |
1180×940×3000 |
||||
伺服油源外形(mm) (W×D×H) |
820×720×870 |
840×820×890 |
||||||
夹具油源外形(mm) (W×D×H) |
460×420×620 |
|||||||
夹具油源功率(kw) |
1.1 |
|||||||
整机净重(kg) |
2900 |
3800 |
4500 |
10500 |
