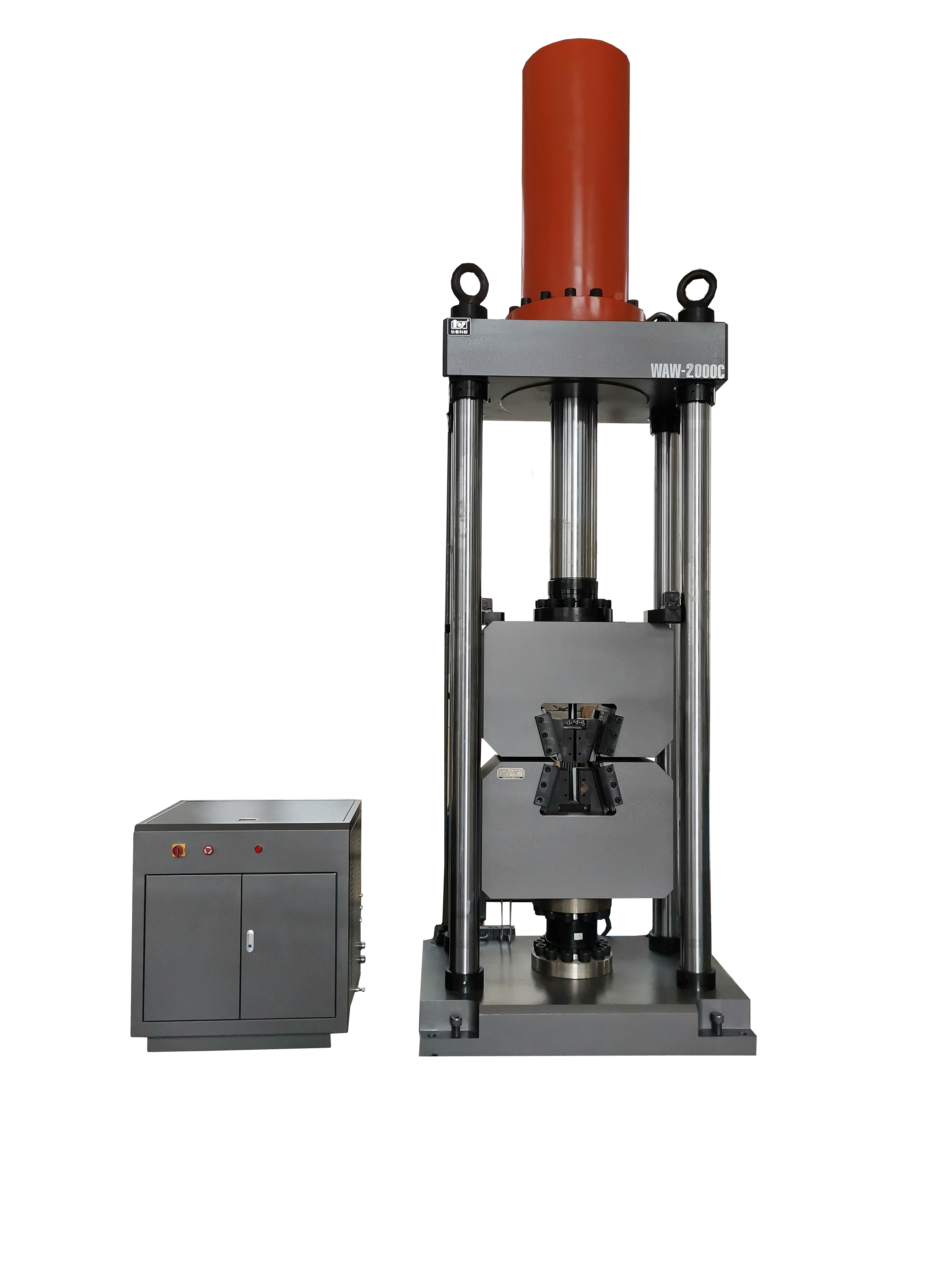

WAW-C系列微机控制电液伺服万能试验机
本系列试验机主要用于金属和非金属材料的拉伸、压缩、弯曲等力学性能试验。
1. 油缸
大行程双作用伺服油缸，调节试验空间无间隙。
2. 防转导向装置
低摩擦光杠导向，同轴度保持不变。
3. 传感器
高性能拉、压双向负荷传感器，精度高，性能稳定，寿命长。
4. 液压夹头
内置液压夹头，装夹方便，配有独立的随动式夹头油源，具有吸震功能。
5. 主机结构
采用立柱式框架，结构合理，刚度高。单空间拉、压双向控制，高度适中操作方便。
特点
。油源采用压差伺服技术，功率损耗小，噪声低，发热量少，油温升低。进口伺服比例阀，对油质清洁度要求低；
。采用双泵系统，空载时低压大流量泵快速充液，使活塞快速移动完成快速进、回程，加载时自动切换成高压小流量泵给试样施加试验力，提高了工作效率，亦节约了能源；
。引伸计支臂选用凹型铝型材，重量轻，刚度高，线性好；
。全数字测控器测量分辨力高，全程范围内分辨力不变化，内外不分档，具有自动清零、自动标定功能；
。配有中文Winxp/Win7/Win10操作平台下的综合试验软件包。网络化管理，开放式平台，支持用户自定义试验软件。软件支持GB、ASTM、DIN、ISO等试验方法标准；
。独立的夹头油源，工作可靠，维修方便；
。大行程双作用伺服油缸，设有防转导向和消除间隙结构，确保上下夹头同轴度保持不变；
。钳口与夹头体间安装了自润滑轴承板，钳口移动摩擦力极小，提高机器的使用寿命。
主要技术指标
|
型 号 |
WAW-300C |
WAW-600C |
WAW-1000C |
WAW-2000C |
|||
|
试 验 力 |
最大试验力（kN） |
300 |
600 |
1000 |
2000 |
||
|
有效测量范围（%FS） |
0.4～100（内外部分档） |
||||||
|
示值相对误差（%） |
±0.5（或±1） |
||||||
|
分辨力 |
1/500000 |
||||||
|
测力传感元件 |
负荷式拉压双向测力传感器 |
||||||
|
位 移 |
活塞工作行程（mm） |
700 |
800 |
||||
|
测控范围（mm） |
0-700 |
0-800 |
|||||
|
分辨力（mm） |
0.007 |
||||||
|
示值相对误差（%FS） |
±0.5 |
||||||
|
引 伸 计 |
标距（mm） |
50（100） |
|||||
|
量程（mm） |
0～5（10） |
||||||
|
示值相对误差（%） |
±0.5 |
||||||
|
有效测量范围(%FS) |
0.2～100 |
||||||
|
分辨力 |
1/500000 |
||||||
|
活 塞 速 度 |
快速 |
拉向（mm/min） |
450 |
300 |
|||
|
压向（mm/min） |
300 |
200 |
|||||
|
试验 |
拉向（mm/min） |
150 |
120 |
||||
|
压向（mm/min） |
100 |
70 |
|||||
|
控 制 参 数 |
控制方式 |
试验力、变形、位移三种全闭环控制、三种方式在试验过程中可平滑转换。 |
|||||
|
匀试验力速率（%FS/min） |
0.01～100 |
||||||
|
控制精度（%） |
±0.5 |
||||||
|
匀应变速率范围（/S） |
0.0025~0.05 |
||||||
|
控制精度（%） |
±0.5 |
||||||
|
恒试验力范围（%FS/min） |
1～100 |
||||||
|
控制误差（%） |
±0.5 |
||||||
|
试 验 空 间 |
净宽（mm） |
600 |
700 |
800 |
900 |
||
|
拉伸空间（mm） |
0～700 |
0～800 |
|||||
|
压缩空间（mm） |
0～580 |
0～650 |
|||||
|
夹 持 范 围 |
圆试样直径（mm） |
φ8～φ32 |
φ8～φ40 |
φ10～φ60 |
φ10～φ70 |
||
|
扁试样厚度（mm） |
0～20 |
0～30 |
5～35 |
5～60 |
|||
|
扁试样宽度（mm） |
≤70 |
≤80 |
≤160 |
||||
|
上、下压板尺寸（mm） |
180×180×30 |
220×220×60 |
220×220×75 |
||||
|
整机功率（kw） |
5.5 |
7.5 |
11 |
||||
|
主机外形尺寸（mm） （W×D×H） |
900×700×3200 |
1100×750×3700 |
1200×900×3800 |
1400×1100×4300 |
|||
|
油源外形尺寸（mm） （W×D×H） |
900×800×900 |
1100×900×1000 |
1300×1200×1000 |
||||
|
夹具油源功率（kw） |
1.1 |
||||||
|
主机净重（kg） |
2900 |
3800 |
4500 |
10500 |
|||
